产品介绍

产品概述：TQ-3051 系列智能压力 / 差压变送器，中心传感单元采用全球领先的高精度硅压力、差压传感器 技术与封装工艺， 单晶硅压力、差压传感器位于金属本体最顶部， 远离介质接触面，实现机械隔离和 热隔离；玻璃烧结一体的传感器引线实现了与金属基体的高强度电气绝缘，提高了电子线路的灵活性 能与耐瞬变电压保护的能力。铂金级精度达到 ±0.05%，单向过压最高可达 25MPa。优异的静压性能， 静压误差最优可控制在 ±0.05%/10MPa 以内，温度影响变化极小，最优可控制在 ±0.04%/10K。 在电路设计上采用以微处理器为核心并辅助以先进的数字隔离技术的模 块化设计，使仪表具有极 高的抗干扰性及稳定性。使用 Hart 协议进行通讯，可通过 Hart 手操器或安装 Hart 软件的电脑进行远 程操作，完成测量信息组态，同时采用数字化补偿技术，并通过内置温度传感器对变送器进行补偿， 提高了测量精度，降低了温度漂移，具有长期稳定性好，可靠性高等特点。最具人性化设计的红外无 线设置、一键清零功能，满足危险场合安全操作要求，十分方便进行快捷菜单操作，并可完成全部参 数设置，全面提升变送器的性能。

产品特点：

先进的单晶硅压力传感器技术与封装工艺，精心研制出的一款国际领先技术的超高性能压力、差压变送器 ;

微处理器为核心并辅助以先进的数字隔离技术的模块化设计，使仪表具有极高的抗干扰性及稳定性 ;

 性能强大的 24 位 ADC 实现高精度

 创新的双补偿技术真正的 0.075 高精度。

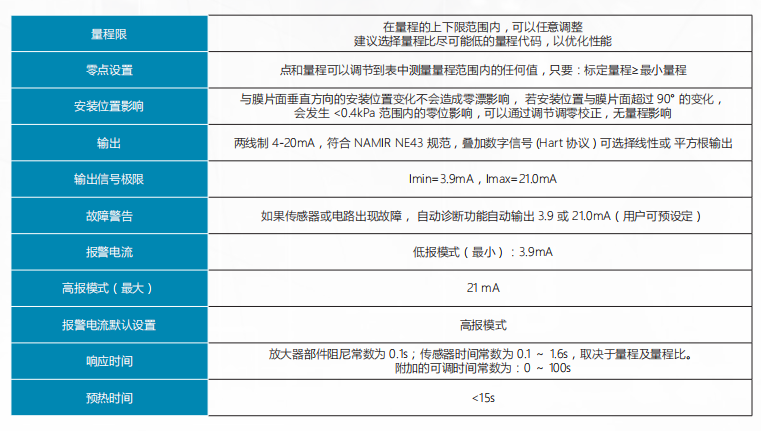

功能参数：

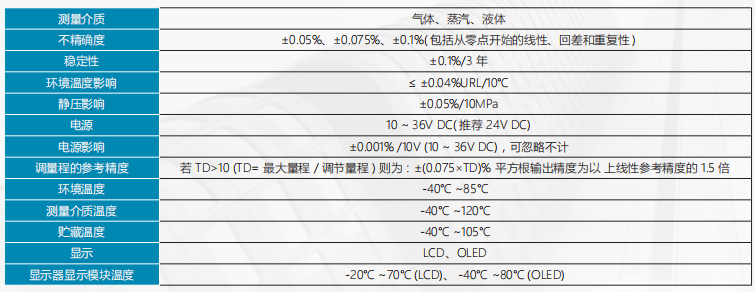

性能参数：

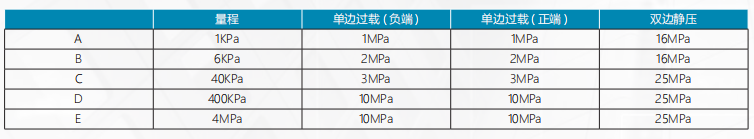

过载和静压：

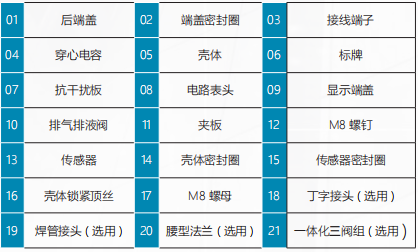

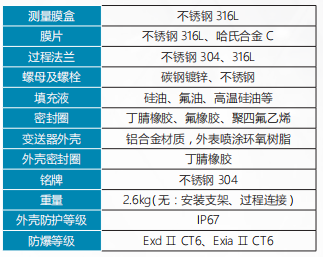

物理参数：                                                                           典型产品装配分解图：

安装

电源及负载条件：

电源电压为24V，R≤（Us-10V）/lmaxΩ

其中 Imax=21 mA；

最大电源电压：36VDC

最小电源电压：10VDC

数字通讯负载范围： 250 ~ 600Ω

过程连接：

过程连接法兰的两端面有 NPT1/4 和 M10 或 UNF7/16 内螺纹。
